LFE9207A-JU Single Port Gigabit Ethernet Transformer SMD LP5008ANL

Brand Name : LINK-PP

Model Number : LFE9207A-JU

Certification : UL,RoHS,Reach,ISO

Place of Origin : China

MOQ : 400/2000/10K/25K

Price : $0.06-$3.2

Payment Terms : TT,NET30/60/90 Days

Supply Ability : 3KK/Month

Delivery Time : Stock

Packaging Details : T&R

Item : LFE9207A-JU

Ethernet : 10/100/1000 Base-T

Pin To Pin : LP5008ANL

pins : 24

Files : PDF / Datasheet / 3D / IGS / Step / Stp

Samples : Available 3 ~ 5 PCS

Contact Now

LFE9207A-JU Single Port Gigabit Ethernet Transformer SMD LP5008ANL
  1. Single Port Gigabit Ethernet Transformer
  2. Cross rf LFE9207A-JU
  3. IEEE802.3ab Compliant
  4. UL/EN60950 Recognized
  5. Compliance with ROHS requirements

  6. 100% Tested (Not Just Batch Tested)

  7. 1500Vrms Hi-Pot
  8. Patented Open Frame Construction
  9. LFE9207A-JU Compatible / Cross / Pin to Pin LP5008ANL
  10. Delivery Time:4-5 Weeks After Orders
  11. Free Samples Are Available
  12. Provide New Design For Customer Requirements

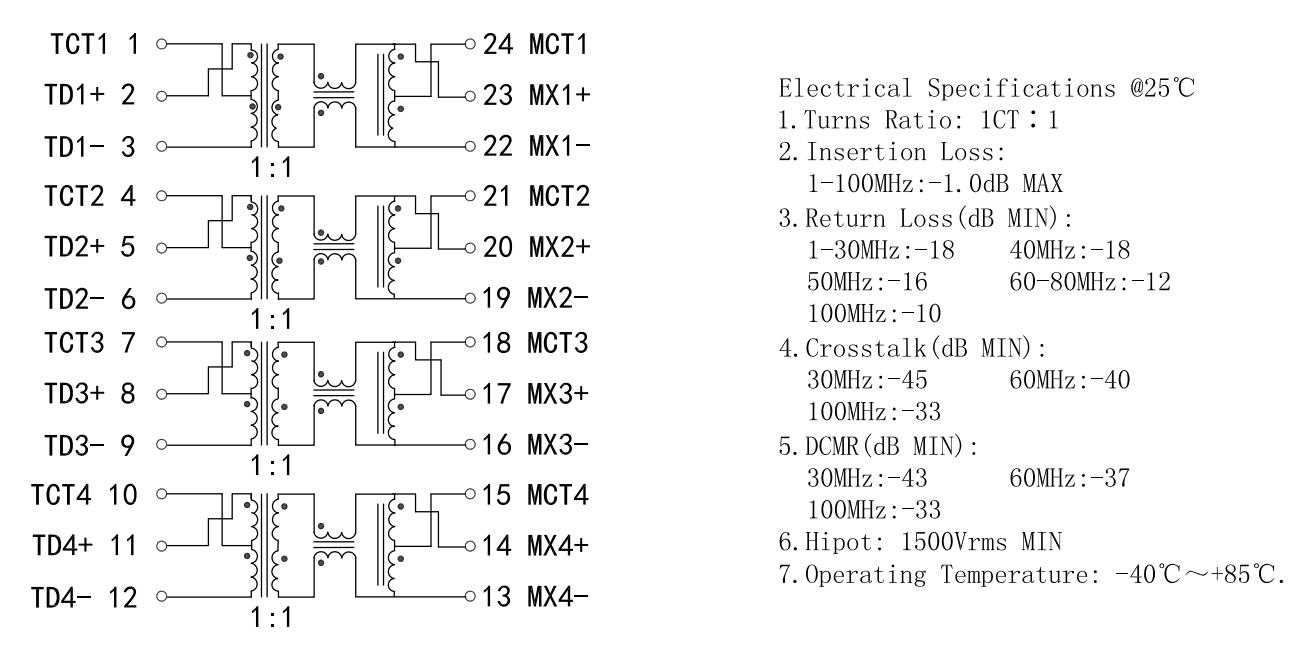

Specification P/N Manufacturer Series
LFE9207A-JU LP5008ANL LINK-PP Transformer
Transformer Type Applications Mounting Type Turn Radio
Isolation and Data Interface 1000 Base-T Surface Mount 1:1
Unit Price
(USD)
PIN Samples Description
Supportive 24 Available XFMR 1000BASE-T SINGLE PORT 1:1 SMT
Turn Ratio(±2%): TX=1CT:1CT RX=1CT:CT
Insertion Loss: -1.0dB MAX @ 1-100MHz
Return Loss: -18dB MIN @ 1-30MHz
-18dB MIN @ 40MHz
-16dB MIN @ 50MHz
-12dB MIN @ 60-80MHz
-10dB MIN @ 100MHz
Cross talk: -45dB MIN @ 30MHz
-40dB MIN @ 60MHz
-33dB MIN @ 100MHz
DCMR(dB MIN​): -43dB MIN @ 30MHz
-37dB MIN @ 60MHz
-33dB MIN @ 100MHz
Hipot Test: 1500Vrms MIN
Operating Temperature Range: -40℃ TO 85℃.

LFE9207A-JU Single Port Gigabit Ethernet Transformer SMD LP5008ANL
